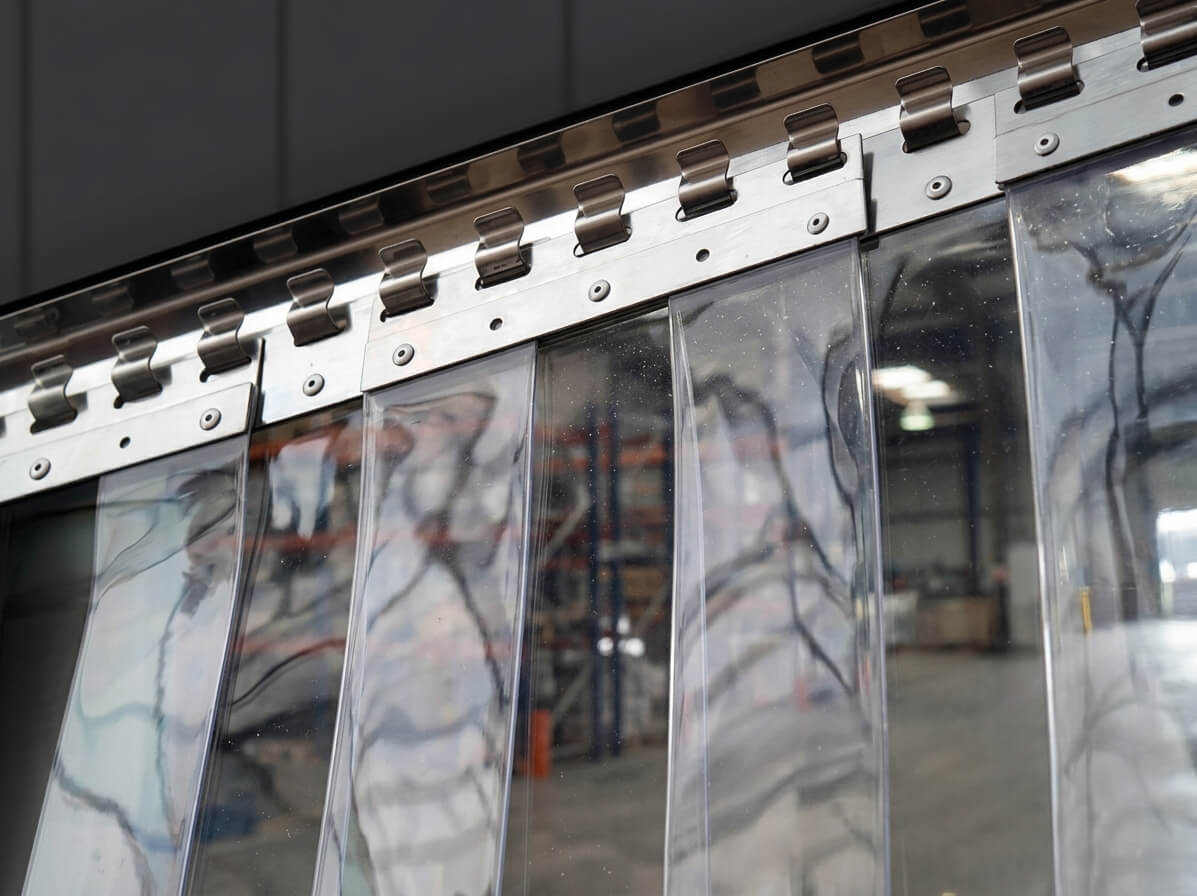

Jak dobrać grubość i szerokość folii PCV do wymiarów otworu
Jak dobrać grubość i szerokość folii PCV do wymiarów otworu? Wszystko sprowadza się do trzech liczb: szerokości pasa, jego grubości i wielkości zakładki, czyli tego, jak głęboko sąsiednie pasy nachodzą na siebie. Każdą z nich dyktują wymiary przejścia oraz to, co przez nie przejeżdża lub przechodzi.
Brzmi banalnie, a to właśnie tu rodzi się większość reklamacji i wymian. Jeden zmierzył otwór tylko w jednym miejscu, drugi zamówił pas o grubości 2 mm do bramy, przez którą kilkadziesiąt razy dziennie przejeżdża wózek widłowy. Kurtyna wisi, owszem, tyle że pracuje na pół gwizdka — albo sypie się po pierwszym sezonie.
Spis treści:
Zacznij od otworu, nie od pasa
Montaż w świetle otworu czy na ścianie?
Sposób montażu przesądza nie tylko o tym, gdzie wiercisz, ale i o wymiarze zamówienia. W świetle otworu szerokość kurtyny równa się szerokości przejścia. Przy montażu naściennym, gdy listwa biegnie nad otworem po ścianie, kurtyna musi być szersza o mniej więcej 20 cm — po jakieś 10 cm zakładu z każdej strony. Ten zapas domyka boki i nie zostawia szczelin przy krawędziach.Co jeszcze trzeba wiedzieć poza wymiarami?
Oprócz dwóch wymiarów liczy się charakter ruchu w przejściu i warunki po obu jego stronach. Czym innym jest przejście dla pracowników, czym innym brama, w którą co chwilę wjeżdża wózek widłowy z paletą.- Kto i co przechodzi: piesi, wózki paletowe, wózki widłowe, pojazdy
- Jak często: kilka razy dziennie czy kilkadziesiąt razy na zmianę
- Jaka jest różnica temperatur między strefami
- Czy przejście jest wystawione na wiatr i opady
Szerokość pasa: 100, 200, 300 czy 400 mm?
Szerokość pasa idzie w parze z wielkością otworu: im większe przejście, tym szerszy pas. Branża posługuje się czterema standardami: 100, 200, 300 i 400 mm.
Zasada jest prosta: w tym samym otworze węższe pasy dają więcej pionowych styków, a każdy styk to potencjalna droga dla przewiewu. Szerszy pas waży też więcej, więc pewniej trzyma pion i szybciej wraca na miejsce po przejeździe. Trudniej go za to rozchylić ręką — a w przejściu pieszym ma to niebagatelne znaczenie.
Jak szerokość otworu przekłada się na szerokość pasa?
W wąskich przejściach do metra w zupełności wystarczą pasy 100 lub 200 mm. Do otworów dwumetrowych standardem jest 200 mm, a w bramach od trzech do pięciu metrów, przez które jeżdżą wózki, stosuje się 300 mm. Powyżej pięciu metrów wchodzą w grę 300 lub 400 mm. Progi bywają u poszczególnych producentów przesunięte, więc traktuj te liczby jako drogowskaz, nie jako sztywną regułę.
Drugie kryterium to wysokość. Do trzech metrów zwykle wystarcza pas 200 mm, między trzema a pięcioma sięga się po 300 mm, a powyżej pięciu metrów standardem staje się pas 400 mm w grubszym wariancie. Powód jest czysto mechaniczny: dłuższy pas waży więcej, mocniej się buja i szybciej rozciąga, więc wymaga większego przekroju. Jeśli oba kryteria wskazują inną szerokość, rozstrzyga to bardziej wymagające.
Grubość folii PCV: 2, 3 czy 4 mm?
Grubość pasa przekłada się na odporność mechaniczną i żywotność kurtyny, nie na jej szczelność. Przy tej samej zakładce grubszy pas nie odetnie ani odrobiny więcej chłodu — zniesie za to znacznie więcej uderzeń.
Pas 2 mm to wariant podstawowy i w większości sytuacji zupełnie wystarczający: ruch pieszy, lekki sprzęt, umiarkowane natężenie, wnętrza hal. Po 3 mm sięga się tam, gdzie przez kurtynę regularnie przejeżdżają wózki, a ładunek obija pasy z boku. Grubość 4 mm zostawia się na warunki najcięższe — duże bramy przejazdowe, przejścia narażone na wiatr i przejazdy wyższe niż pięć metrów, gdzie już sama długość pasa wymusza większy przekrój.
Nasze wdrożenia układają się w prostą prawidłowość: kłopot sprawia zwykle pas za cienki, rzadko za gruby. Dwumilimetrowy w bramie przejazdowej trzyma się dobrze przez kilka pierwszych tygodni, a potem zaczyna się rozwarstwiać przy blaszce montażowej i falować na krawędziach.
Kiedy grubość trzeba dobrać inaczej, niż podpowiada ruch?
Warunki otoczenia potrafią unieważnić kryterium ruchu. W mroźni zwykły pas twardnieje i pęka, więc wchodzi folia mrozoodporna, zachowująca elastyczność na minusie. W oborze i chlewni materiał musi wytrzymać amoniak. Przy stanowisku spawalniczym o wyborze przesądza ochrona przed promieniowaniem i odpryskami, a nie wymiary przejścia. Kolejność jest wtedy odwrotna: najpierw dobiera się rodzaj folii do warunków, a dopiero potem sprawdza, w jakich grubościach występuje.
Zakładka — trzeci parametr, o którym najłatwiej zapomnieć
Zakładka mówi, jaka część szerokości pasa nachodzi na sąsiedni — i to ona, nie grubość, przesądza o szczelności kurtyny. Podaje się ją w procentach szerokości pasa. Domyślnie przyjmuje się 50 procent, czyli każdy pas nakrywa połowę sąsiada.
Od zakładki zależy również liczba pasów, a więc i cena zestawu. Przy 50 procentach szacuje się ją, dzieląc szerokość otworu przez połowę szerokości pasa i dodając jeden. Dla otworu 3 metrów i pasa 300 mm wychodzi 21 pasów.
Konkretne zalecenia bywają różne, zależnie od źródła. Przyjęło się, że w ruchu pieszym wystarcza mniej więcej 50 procent, przy wózkach i przejazdach wartość się podnosi, a w chłodniach, mroźniach i przejściach wystawionych na wiatr sięga maksimum. W naprawdę trudnych warunkach lepiej jednak, zamiast windować zakładkę do granic możliwości, ustawić dwie kurtyny jedna za drugą — powstaje wtedy coś w rodzaju przedsionka.
Jak dobrać grubość i szerokość folii PCV do wymiarów otworu — krok po kroku
Krok 1. Zmierz szerokość otworu w trzech punktach i zapisz najmniejszy wynik. Wysokość odmierz od najwyższego punktu posadzki.
Krok 2. Ustal sposób montażu. W świetle otworu — wymiar zostaje bez zmian. Naściennie — dodaj do szerokości około 20 cm.
Krok 3. Dobierz szerokość pasa do bardziej wymagającego z dwóch kryteriów: szerokości albo wysokości otworu.
Krok 4. Grubość dobierz do charakteru ruchu i warunków pracy — 2 mm przy ruchu pieszym i lekkim, 3 mm przy wózkach, 4 mm przy dużych przejazdach i wysokich bramach.
Krok 5. Ustal zakładkę odpowiednią do zastosowania, a z niej wylicz liczbę pasów i długość listwy.
Całą tę arytmetykę na naszej stronie bierze na siebie konfigurator kurtyn paskowych — podajesz wymiary otworu, wybierasz rodzaj pasa i zakładkę, a system sam wylicza liczbę pasów, ich długość i dobiera listwę grzebieniową. Znika w ten sposób najczęstsze źródło pomyłek, czyli przeliczanie na piechotę.
Najczęstsze błędy przy pomiarze i doborze
Zdecydowana większość nietrafionych zamówień sprowadza się do pięciu wciąż tych samych pomyłek.
Pomiar w jednym punkcie. Otwór zwężający się ku posadzce sprawia, że kurtyna zamówiona na wymiar z góry nie mieści się przy podłodze.
Pominięty zakład przy montażu naściennym. Kurtyna równa szerokości otworu zostawia po bokach szczeliny.
Dobór pasa wyłącznie po szerokości, bez oglądania się na wysokość. W wysokiej bramie pas 200 mm buja się i szybciej się zużywa.
Pas zbyt cienki jak na charakter ruchu — najczęściej 2 mm tam, gdzie kursują wózki widłowe.
Lekceważenie warunków otoczenia. Zwykła folia w mroźni pęka, a w oborze rozkłada się pod wpływem amoniaku.
Dochodzi do tego szczegół, który potrafi zaskoczyć przy pierwszym montażu: pasy przyjeżdżają z niewielkim naddatkiem długości, bo materiał pracuje wraz z temperaturą. Przycina się je przy posadzce dopiero po zawieszeniu.
PODSUMOWANIE
Dobór folii PCV do otworu to trzy decyzje podejmowane zawsze w tej samej kolejności: najpierw wymiary, potem parametry pasa, na końcu zakładka. Co warto zapamiętać:
Szerokość otworu mierz w trzech punktach i przyjmij najmniejszy wynik, wysokość — od najwyższego punktu posadzki.
Montaż naścienny wymaga kurtyny szerszej od otworu o mniej więcej 20 cm.
Szerokość pasa (100, 200, 300, 400 mm) wynika z wymiarów otworu, grubość (2, 3, 4 mm) — z natężenia ruchu i warunków pracy.
Za szczelność odpowiada zakładka, nie grubość pasa. Standard to 50 procent, w chłodniach i na zewnątrz — więcej.
Warunki otoczenia (mróz, amoniak, promieniowanie spawalnicze) mają pierwszeństwo przed kryterium wymiarowym.
Trafnie dobrana kurtyna znika z pola widzenia — nikt jej nie zauważa, bo po prostu robi swoje. Źle dobrana daje o sobie znać bez przerwy: przy każdym przejeździe, na każdym rachunku za energię i przy każdej wymianie pasa.
Policz swój zestaw w kilka minut
Masz wymiary otworu? Więcej nie potrzeba. Wprowadź je w konfigurator kurtyn paskowych, wskaż rodzaj pasa, a system sam dobierze liczbę pasów, ich długość i listwę grzebieniową — bez liczenia na kartce i bez ryzyka pomyłki. Zestaw przyjeżdża kompletny, z pasami zakutymi w blaszki montażowe, więc montaż zajmuje około godziny i obejdzie się bez zewnętrznej ekipy.
Nietypowy otwór — łuk, skos, przejście między strefami o skrajnie różnych temperaturach? Zadzwoń do doradcy technicznego, czekamy od 7:00 do 15:00.
FAQ
Jaką szerokość pasa PCV wybrać do bramy o szerokości 4 metrów?
Do bramy czterometrowej standardem jest pas 300 mm. Taka szerokość godzi szczelność ze swobodą przejazdu wózków widłowych. Jeśli brama jest przy tym wysoka — ponad pięć metrów — warto pomyśleć o pasie 400 mm w grubszym wariancie, bo dłuższy pas mocniej się buja i szybciej rozciąga. Na ostateczną decyzję wpływa jeszcze natężenie ruchu i to, czy przejazd jest narażony na wiatr.
Czy grubszy pas PCV lepiej zatrzymuje ciepło?
Nie — o szczelności termicznej przesądza zakładka między pasami, a nie ich grubość. Przy tej samej zakładce pas 4 mm utrzyma mniej więcej tyle samo ciepła co pas 2 mm. Grubość odpowiada za wytrzymałość mechaniczną: uderzenia ładunkiem, nacisk wózków, intensywną eksploatację. Chcesz lepszej izolacji — zwiększ zakładkę albo postaw dwie kurtyny w układzie przedsionka.
Jak zmierzyć otwór pod kurtynę paskową, żeby nie pomylić wymiarów?
Szerokość mierz w trzech punktach — u góry, w połowie wysokości i przy posadzce — i weź najmniejszy wynik. Wysokość odmierzaj od najwyższego punktu podłoża, bo nierówna albo spadzista posadzka to częste źródło pomyłek. Jeśli listwa ma iść naściennie nad otworem, a nie w jego świetle, dolicz do szerokości około 20 cm. Oba wymiary zapisz w milimetrach — na takich jednostkach pracują konfiguratory i zamówienia.
Ile pasów potrzeba na otwór o szerokości 3 metrów?
Przy pasie 300 mm i standardowej zakładce 50 procent na trzymetrowy otwór wypada 21 pasów. Szacuje się to, dzieląc szerokość otworu przez połowę szerokości pasa i dodając jeden. Większa zakładka — choćby w chłodni — zwiększa liczbę pasów, a wraz z nią koszt zestawu. W zamówieniu przez konfigurator wartość wylicza się automatycznie, razem z długością listwy grzebieniowej.
Czy do chłodni dobiera się folię PCV inaczej niż do hali produkcyjnej?
Tak — w chłodni i mroźni sięga się po folię mrozoodporną i większą zakładkę niż w zwykłej hali. Standardowe PCV na minusie twardnieje, traci sprężystość i pęka na krawędziach, więc rodzaj materiału wyprzedza tu sam dobór wymiaru pasa. Szersza zakładka ogranicza wymianę powietrza między strefami o dużej różnicy temperatur. Przy naprawdę niskich temperaturach warto pomyśleć o dwóch kurtynach tworzących przedsionek.
